EcoDesigner

EcoDesigner: "Sostenibilità" come parte organica dell'architettura

Prima fase di progettazione
La sostenibilità e l'efficienza energetica dell'edificio è soprattutto una questione di scelte che all'80% vengono fatte all'inizio del processo di progettazione.
EcoDesigner aiuta il progettista ad ottimizzare il lavoro fornendo informazioni relative al rendimento energetico del manufatto, consentendo quindi di valutare subito eventuali soluzioni alternative.

"L'efficienza energetica sta diventando un fattore chiave. ArchiCAD consente all'architetto di influenzare positivamente il progetto nella fase più conveninete".
Teemu Kurkela, CEO, JKMM Architects, Finland.

Decisioni consapevoli
Veloce, globale, e facile da usare: confronta il consumo di energia, i bilanci energetici mensili e altri indicatori consentendo di poter individuare le migliori soluzioni durante il processo di progettazione. "Architettura sostenibile" è la pratica di progettare, costruire e mantenere gli edifici in modo che il loro impatto ambientale sia minimo.
Uno degli aspetti più importanti del design sostenibile è l'efficienza energetica.

Graphisoft EcoDesigner consente di valutare in modo rapido ed efficiente progettazioni alternative basate sul consumo di energia, "carbon footprint" e bilanci energetici mensili.

"One-click" la valutazione per i progettisti
Ora i progettisti possono valutare il rendimento energetico di un edificio direttamente all'interno di Archicad.
Con EcoDesigner il concetto di edificio virtuale BIM, diventa ancora più intelligente, infatti consente di affrontare il problema della sostenibilità sin dalla prima fase di modellazione.

"Come progettista ambientalmente consapevole, la capacità di eseguire in modo rapido ed efficace l'analisi energetica è utile per noi e aggiunge un valore straordinario per i nostri clienti."
Russ Sanders, AIA, Orcutt | Winslow, US

Design sostenibile con ArchiCAD
Il design sostenibile è stato abbracciato apertamente da molti studi di architettura in tutto il mondo. Essi apprezzano il valore e lo sviluppo una progettazione verde, e prendono decisioni che fanno risparmiare soldi ai loro clienti.

EcoDesigner Workflow

Graphisoft EcoDesigner usa 3 step per determinare le caratteristiche energetiche del progetto:
ANALISI => CALCOLO => RISULTATO

1. Analisi
La struttura di marcatura automatica aiuta a definire la struttura in gruppi.

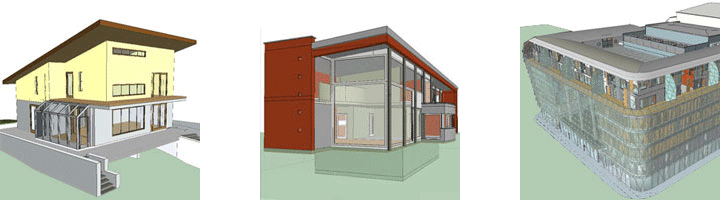

Le strutture selezionate sono visualizzate con colori diversi anche nel 3D per una più facile identificazione.

L'analisi e l'aggiornamento dei dati del modello sono automatizzati e avvengono durante la stesura del disegno.

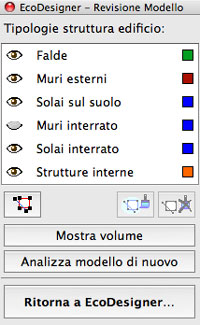

Marcatura colorata della struttura, visibile nella pianta e nelle finestra 3D.

Riesame del modello attraverso la palette di colori e organizzazione in gruppi di strutture basati su valori energetici di consumo.

EcoDesigner ottiene i dati relativi al tempo (temperatura, umidità, velocità del vento e delle radiazioni solari) per le  specifiche località.

L'analisi è rapida, semplice e intuitiva.
Basta raccogliere un insieme corposo di caratteristiche per ottenere e definire le variabili, ed EcoDesigner fa il resto.



2. Calcolo dei dati
Motore di calcolo VIPCore della StruSoft: con un click, effettua valutazioni dinamiche.
Simulazione del bilancio Energetico, veloce e facile, con risultati suddivisi ora per ora.

Ad EcoDesigner è sufficiente un click del mouse e la potenza del Motore di Calcolo VIPCore, per determinare la performance energetica annuale del progetto e gestire i dati in formato .XML.

Posizione e Funzione: utilizzando le coordinate geografiche fornite, ottenute da EcoDesigner (temperatura, umidità relativa, velocità del vento e radianza solare) da una banca dati on-line o da condizioni meteorologiche incorporate in caso di connessione a Internet non disponibile.

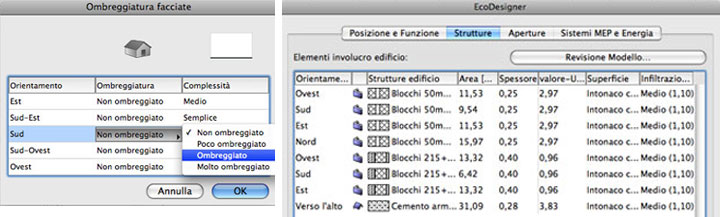

L'orientamento del progetto, la protezione del vento, l'energia solare ricevibile, possono tutte essere definite facilmente sulla base delle specifiche progettuali.

Tipologia costruttiva: pesante, media, o impostata ad hoc.

Calore interno: giorno per giorno, con profili termici collegati alla specifica destinazione d'uso (uffici, edifici residenziali, ospedali, scuole, industrie, ecc.).

Aperture: il valore U calcola la trasmissione del calore sulla base di un algoritmo semplificato.

EcoDesigner utilizza un algoritmo di calcolo accurato che valuta ogni ora del giorno durante tutto l'anno.

Le proprietà termiche delle aperture possono essere inserite da catalogo, o manualmente quando le proprietà specifiche del prodotto sono disponibili.
Si può impostare il tipo di ventilazione, il recupero di energia del sistema, le caratteristiche della pompa di calore, pannelli solari, generazione di acqua calda, valori limite di riscaldamento e di raffreddamento.

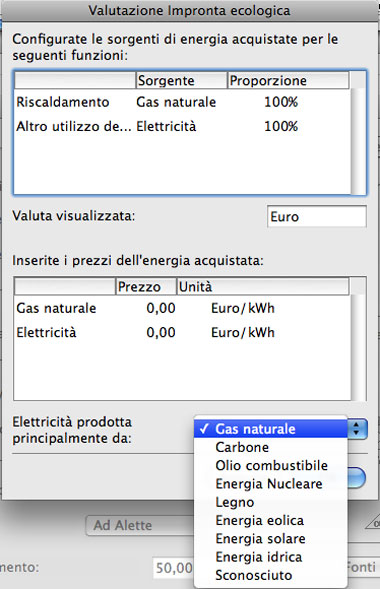

Il Carbon Footprint del progetto può essere valutato economicamente con i costi reali dell'energia utilizzata.

Valutazione di Bilancio Energetico

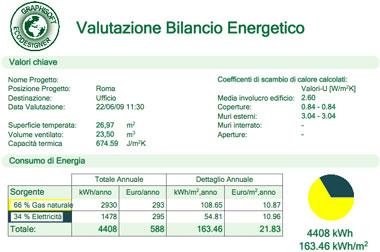

Rapporto di valutazione energetica veloce, facile da consultare; il sommario delle caratteristiche energetiche chiave può essere esportato in formato PDF.

Rapporto sommario del consumo energetico consultabile attraverso diagrammi e tabelle che mostrano il consumo per le diverse attività (raffrescamento, riscaldamento, illuminazione) e il tipo di fornitura di energia alla fonte (carbone, elettricità, gas, petrolio, nucleare).

Stampa del Carbon Footprint consultabile attraverso la rappresentazione delle emissioni di diossina in un anno, ed il bilancio energetico suddiviso per mensilità.

L'indice Carbon Footprint dà informazioni sulle emissioni di biossido di carbonio derivanti dalla costruzione e dal funzionamento nel corso di un anno.

Bilancio energetico mensile: grafici a barre delle quantità di energia che la costruzione immette ed emette mensilmente.

Il Rapporto di Valutazione Energetica è istantaneamente registrato in formatto PDF.
