Il Modellatore MEP - Impiantistica Meccanica Elettronica Idraulica  è un add-on per ArchiCAD.

Gli studi di architettura che adottano ArchiCAD possono utilizzare il GRAPHISOFT MEP Modeler per creare, modificare o importare reti di impiantistica in 3D (condotte, tubature e cavi) e coordinarle con l'Edificio Virtuale di ArchiCAD.

MEP Modeler utilizza strumenti e interfaccia già conosciuti.
Un coordinamento inadeguato tra i diversi settori è forse il motivo principale di sforamento dei budget e dei tempi nella costruzione di edifici. Può incidere fino al 2-4% dei costi su un budget globale di progetto, ed è per questo che proprietari ed architetti mirano a ridurre gli errori dovuti a un cattivo coordinamento.
Per gli architetti il MEP Modeler è la soluzione migliore per una maggiore efficienza nel processo di costruzione.

Procedure per la modellazione BIM

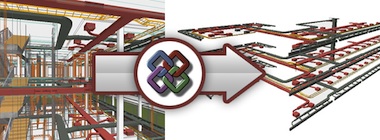

Nei casi in cui l'ingegnere MEP è in grado di fornire dati in 3D, gli architetti possono importare il modello MEP del consulente in ArchiCAD utilizzando il formato IFC. Oltre a questa interfaccia IFC generica, il pacchetto del Modellatore MEP consente una connessione più evoluta con Autocad® MEP 2010/11 e con Revit MEP 2010/11 mediante il formato IFC, utilizzando un plug-in di esportazione chiamato ArchiCAD Connection.


Procedure per il lavoro in 2D
Se i dati forniti dall'ingegnere sono in 2D, con il Modellatore MEP è molto semplice modellare e visualizzare i sistemi di impiantistica in 3D ed eliminare i possibili conflitti.
Con la documentazione in 2D fornita dagli ingegneri, gli architetti hanno a disposizione potenti strumenti incorporati per creare e modificare il modello MEP all'interno di ArchiCAD.


Sistemi Impiantistici
Il MEP Modeler usa i sistemi di impiantistica per rappresentare un gruppo di elementi MEP che vengono gestiti contemporaneamente, rendendone più efficiente e coerente la creazione e la modifica.



Posizionamento degli elementi
Quando si aggiungono elementi nuovi a un sistema di impiantistica esistente, questi assumeranno automaticamente i parametri di connessione adatti: forma, diametro, e valori di larghezza e altezza.


Disposizione intelligente dei sistemi di impiantistica

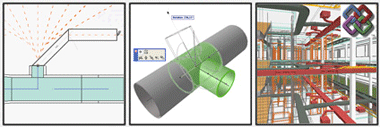

La funzione di disposizione (Routing) dei sistemi di impiantistica consente ai progettisti di creare elementi MEP collegati, con una serie di clic del mouse.
Il cursore intelligente e le linee guida temporanee di ArchiCAD forniscono un ulteriore aiuto nella creazione di questi sistemi. La funzione è disponibile nella finestra di pianta e nella finestra 3D.


Editazione degli elementi
MEP Modeler è dotato di un potente set di strumenti grafici per modificare la geometria di ogni singolo elemento del sistema impiantistico. La modifica di un elemento dell'impianto avrà automaticamente effetto sulle giunzioni degli elementi ad esso connessi.



Creazione di componenti MEP personalizzati
Usando i consueti strumenti di ArchiCAD (muri, solai, ecc.), gli oggetti GDL, nonché gli elementi di MEP Modeler si può arricchire la propria libreria impiantistica, ed i nuovi oggetti verranno automaticamente aggiunti alla Libreria MEP corrente, per essere poi usati anche in altri progetti. Il loro comportamento sarà dinamico e "intelligente" quanto quello degli altri elementi forniti con MEP Modeler.







Automated Collision Detection
MEP Modeler mette a disposizione una routine completamente automatica in grado di individuare e visualizzare i conflitti tra il progetto delle reti di impiantistica dell'architetto e quello dell'ingegnere.
La rilevazione dei conflitti dei sistemi di impiantistica in rapporto al modello dell'edificio e tra gli elementi dei sistemi garantisce all'architetto un feedback veloce e affidabile e ottimizza il coordinamento con i team di ingegneria delle costruzioni.
La funzione di rilevazione di questi conflitti individua la posizione esatta delle discrepanze nelle finestre di pianta e nelle viste 3D.
Tutti i conflitti vengono automaticamente aggiunti alla Palette di Revisione di ArchiCAD, per facilitarne un successivo accesso.
I progettisti possono valutare rapidamente queste rilevazioni e individuarne la posizione all'interno del progetto con un semplice clic. I membri del team possono quindi discutere per valutare soluzioni alternative utilizzando gli strumenti di Revisione di ArchiCAD.

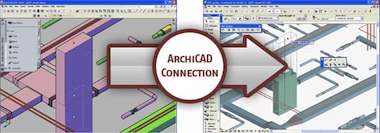

ArchiCAD Connection
I sistemi MEP possono essere importati direttamente in ArchiCAD da Autodesk AutoCAD® MEP 2010/11 e Revit MEP 2010/11.
Tutti i sistemi MEP di AutoCAD vengono identificati e convertiti automaticamente in elementi MEP di ArchiCAD.
Il plug-in di connessione di ArchiCAD può essere installato liberamente con AutoCAD MEP 2010/11 e con Revit MEP 2010/11.
Gli ingegneri che usano AutoCAD MEP o Revit MEP possono poi esportare il progetto di impiantistica utilizzando il plug-in di connessione di ArchiCAD, e gli architetti che usano ArchiCAD possono importare il database del progetto di impiantistica sotto forma di elementi MEP intelligenti di ArchiCAD.
