Graphisoft BIM Explorer

BIM Explorer è uno strumento per la navigazione e la presentazione in 3D dei vostri progetti ArchiCAD, un nuovo standard per la comunicazione di un progetto alla vostra clientela, non solo sul vostro o sul loro computer, ma anche su iPhone e iPad.

Si tratta dell'evoluzione di BIM Explorer, ma ora è integrato in ArchiCAD: una nuova voce nel menù Archivio si attiva quando si naviga nella prospettive 3D, consentendo l'Esportazione per BIM Explorer; automaticamente viene salvato il file BIMx e aperta l'applicazione BIM Explorer.

La vecchia licenza BIM Explorer verrà aggiornata gratuitamente durante la normale procedura di Aggiornamento della Chiave ArchiCAD; mentre per chi ancora non la possiede, è possibile utilizzare BIM Explorer in versione demo per 30 gg, solo sul computer dov'è installato ArchiCAD, gratuitamente e senza limitazoni di funzioni.

ESPLORAZIONE - Guarda il filmato -
Navigazione 3D in tempo reale nel progetto architettonico, ampliata con modalità di vista stereoscopica, gravità, volo, riconoscimento delle aperture di uscita e passeggiate memorizzate, per un'esplorazione del progetto di alta qualità.

COMUNICAZIONE - Guarda il filmato -
Open GL o Illuminazione Globale (Radiosità), per il rendering professionale del progetto; modalità di presentazione in scala dei grigi o in rimozione linee per una migliore comprensione del progetto.

CONDIVISIONE - Guarda il filmato -
Presentate la vostra idea e il progetto architettonico a qualsiasi utente senza la necessità di installare altre applicazioni o di apprendere l'uso di altri programmi.

BIM Explorer consente la navigazione 3D in modo facile e veloce in un progetto di ArchiCAD: gravità, volo, riconoscimento delle aperture di uscita e visualizzazione delle informazioni elementi in tempo reale contribuiscono all'esplorazione del progetto con una chiarezza senza precedenti.

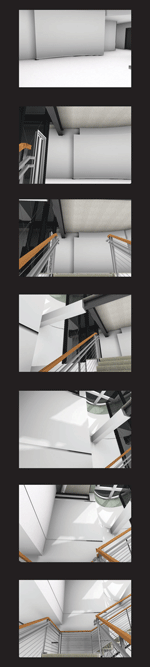

Durante la passeggiata virtuale, il modello dell'edificio può essere visualizzato in rimozione linee, con ombre o con Illuminazione Globale, è possibile attivare tecniche di rendering e modalità di vista stereoscopica che trasformano la passeggiata virtuale in un'esperienza unica.

Si può realizzare un pacchetto di presentazione in 3D, interattivo e stand-alone, in qualunque fase del progetto e inviarlo a tutte le persone interessate - clienti, costruttori, ecc. - come un singolo file eseguibile.

Senza dover installare un'applicazione o un programma sul computer, le persone interessate potranno sperimentare la stessa presentazione del progetto in 3D a livello professionale, traendo vantaggio da un percorso virtuale interattivo in tempo reale del progetto architettonico.

Con BIM Explorer realizzate presentazioni professionali e attraenti per i clienti
Con BIM Explorer e ArchiCAD, gli architetti e i progettisti possono esplorare i progetti come mai prima d'ora. Durante questa esperienza unica di passeggiata virtuale è possibile elaborare i concetti e le alternative di progettazione in un ambiente di navigazione in 3D di livello professionale.

Le modalità di visualizzazione stereoscopiche, la gravità e la funzione "volo" migliorano ulteriormente l'esperienza della navigazione. Con un semplice clic del mouse sarà possibile visualizzare informazioni sugli elementi, finiture superficiali, volumi, dimensioni e quantità.
E' possibile effettuare misurazioni precise durante il percorso virtuale in tempo reale a supporto di decisioni sul progetto e per inquadrare questioni inerenti ai costi.

BIM Explorer per la consultazione interattiva con clienti lontani
L'esperienza di navigazione in 3D in tempo reale può essere condivisa virtualmente con chiunque esportando il modello del progetto di ArchiCAD in un ambiente di presentazione in 3D auto-eseguibile.
Si può aprire la presentazione su qualsiasi computer senza la necessità di installare programmi o applicazioni particolari. BIM Explorer consente ai clienti di passeggiare virtualmente all'interno del modello in tempo reale e in qualunque fase della progettazione, dato che l'interfaccia di navigazione 3D di facile impiego è simile a quella utilizzata per i videogiochi.

Tutte le persone interessate potranno sperimentare le dimensioni e gli spazi del progetto; percepire il rapporto tra i vari volumi e le stanze e capire il concetto architettonico e le idee di progettazione in un modo nuovo e particolare.
Il pacchetto di presentazione in 3D può comprendere percorsi virtuali definiti al momento, immagini, finitura superficiale dei materiali e altre definizioni degli elementi, come volumi e dimensioni. I progettisti possono creare inoltre una presentazione 3D "monocromatica", visualizzando tutti gli elementi dell'edificio in un unico colore per facilitare gli utenti a concentrare maggiormente l'attenzione sul concetto di progettazione, sui volumi, gli spazi e le masse, piuttosto che sui dettagli delle finiture superficiali.

BIM Explorer con Illuminazione Globale

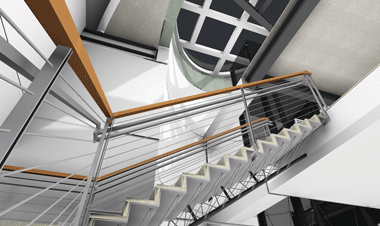

BIM Explorer realizza presentazioni del progetto virtuale in 3D con l'ausilio del motore di rendering Open GL associato alla Illuminazione Globale, prodotta dal sistema di radiosity incorporato nel motore di rendering. L'Illuminazione Globale garantisce una visualizzazione ancor più realistica, che comprende ombre morbide, riflessi diffusi e "bleed" (trasferimento del colore tra superfici).

Una presentazione in 3D all'avanguardia
BIM Explorer di Graphisoft stabilisce nuovi standard per la presentazione e la comunicazione dei progetti architettonici.

BIM Explorer consente libertà assoluta e navigazione 3D nel progetto architettonico in tempo reale, facilita la comprensione delle idee di progettazione, ed esplora gli spazi nel loro ambiente reale, fornendo una presentazione all'avanguardia a clienti, costruttori e a qualsiasi persona coinvolta nel progetto.

BIM Explorer comprende le seguenti funzioni ed opzioni:

• visualizzazione in rimozione linee, ombreggia, o illuminazione globale;
• esplorazione del modello in modalità a colori, in scala di grigi o con rimozione linee;
• riconoscimento delle aperture di uscita, per distinguere le strutture solide come pareti, colonne e falde da porte e finestre durante la navigazione virtuale;
• le funzioni gravità e vola attraverso per adattare la navigazione in 3D a solai, rampe o scale nell'edificio;
• visualizzazione delle diverse strutture dell'edificio e delle alternative di progettazione evidenziando o nascondendo i lucidi;
• visualizzazione delle singole informazioni sugli elementi dell'edificio, come nome, volume e dimensioni degli oggetti;
• misurazione delle distanze nel modello 3D del progetto durante il vola attraverso in tempo reale;
• schemi di navigazione in 3D registrati al momento.

Tutte le persone interessate - clienti, consulenti, costruttori, ecc. - possono esplorare e comprendere il progetto architettonico nella sua interezza, e ideare alternative in qualunque fase del processo in un ambiente di navigazione 3D di semplice utilizzo. E tutto ciò senza la necessità di possedere una licenza di ArchiCAD o di BIM Explorer!

Flyer BIM Explorer
