ArchiQuantPlus







Plug-in per la stima di quantità e costi di un progetto ArchiCAD e per il computo metrico estimativo in ArchiCAD





Nuova versione 2021.



Aggiornamento dicembre 2021: ora il plug-in funziona anche in modalità Teamwork



Il plug-in è stato completamente rifatto rispetto al vecchio ArchiQuant 2 per migliorarne l'interfaccia ma anche per estenderne le potenzialità d'uso.









ArchiQuantPlus è disponibile in due versioni:



 - come plug-in singolo

 - incluso nel pacchetto ArchiSuitePlus.











Descrizione
ArchiQuantPlus consente di ottenere in modo semplice ed immediato una stima delle quantità e dei costi legati agli elementi costruttivi (e non solo) dell'Edificio Virtuale ArchiCAD.
L'utilizzo di ArchiQuantPlus non prevede alcuna conoscenza del linguaggio GDL né l'utilizzo degli oggetti Attributo o del Database del computo previsti da ArchiCAD.
Basterà creare/importare per il progetto un prezzario con tutte le quantità che si vuole computare e assegnare componenti (di calcolo) all'elemento costruttivo desiderato. Assegnare un componente significa semplicemente scegliere dal prezzario la voce di costo che si vuole calcolare e definire il metodo di calcolo (formula di calcolo della quantità) per tale voce. I componenti poi verranno automaticamente computati dalle liste di computo fornite da ArchiQuantPlus.


La Live Palette


Il centro di lavoro di ArchiQuantPlus è la live palette che permette in tempo reale (live appunto) di lavorare sugli elementi attualmente selezionati in ArchiCAD, potendo definire o editare quindi i componenti di calcolo degli stessi. La palette permette inoltre di vedere in tempo reale il calcolo e il risultato delle formule dei componenti: ad es. se avete selezionato un muro e ne cambiate le dimensioni, vedrete in tempo reale cambiare il calcolo e il risultato delle formule nella palette.
E' possibile inoltre ultilizzare i due comandi di Annulla e Ripristina di ArchiCAD per annullare i cambiamenti fatti sui componenti o per riapplicarli potendo vedere in tempo reale il cambiamento nella palette.
Nella parte alta della palette sono presenti 3 pulsanti con la freccia che consentono di accedere alle funzionalità per la gestione del prezzario, per la creazione e visualizzazione di liste a video e per l'esportazione dei dati su file esterno.
Nella parte alta vi sono inoltre i due pulsanti pipetta e siringa utili per copiare velocemente i componenti da un elemento ArchiCAD e incollarli ad altri elementi.
La palette è completamente adattabile alle esigenze dell'utente, potendo essere ridimensionata come si vuole e potendo scegliere quali colonne visualizzare nella lista. E' inoltre possibile ridurla ad una versione più piccola col pulsante in alto a destra.



Filosofia di lavoro
Lo scopo di ArchiQuantPlus in primis è quello di ricavare da un progetto tutte le quantità richieste potendole associare alle voci di costo di un prezzario per produrre una stima delle quantità e dei costi del progetto stesso.

In quest'ottica ArchiQuantPlus è un programma adatto a qualunque progettista e non solo a chi ha la necessità di produrre un computo metrico estimativo. Infatti ogni progettista ha la necessità di tenere sotto controllo i costi del proprio progetto.

Per qualunque progettista

Lo schema di lavoro sarà questo:
  • creazione di un prezzario da usare con ArchiQuantPlus nel progetto ArchiCAD.
    A questo scopo sarà possibile sfruttare la numerosa disponibilità di prezzari esistente in Italia, in quanto ArchiQuantPlus permette l'importazione di prezzari da diversi formati (txt, csv, Excel, compresi xml di STR e ACCA). Attraverso questi prezzari importati sarà possibile costruire il proprio prezzario di lavoro copiando solo le voci desiderate da uno o più di essi. Questo prezzario una volta costruito sarà esportabile e riutilizzabile per progetti futuri.
  • assegnazione dei componenti di calcolo ai vari elementi ArchiCAD.
  • creazione della stima dei costi riportando il risultato su liste a video, oppure esportando i dati su file esterno (txt, csv o Excel).



Per il computo metrico estimativo



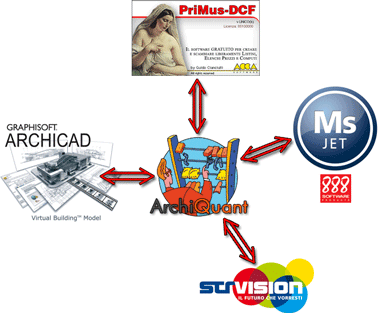

Per gli utenti che necessitano di produrre un computo metrico estimativo va sottolineato che la finalità di ArchiQuantPlus non è quella di sostituirsi ai vari programmi creati per questo scopo (che comprendono moltissime altre funzioni abbracciando l'intera area della contabilità del progetto), ma semmai di interfacciarsi con questi così da godere di due vantaggi principali:
  • attingere alle numerose banche dati di listini accessibili con questi programmi;
  • poter estrapolare tutte le quantità dal modello virtuale per poi poterle esportare nel programma di computo preferito.

In questo caso quindi lo schema di lavoro sarà il seguente:
  • definizione del Prezzario da usare con ArchiQuantPlus nel progetto ArchiCAD per mezzo del programma di computo preferito
  • importazione del Prezzario così definito all'interno di ArchiQuantPlus
  • creazione del computo con ArchiQuantPlus
  • esportazione del computo nel formato desiderato
  • importazione/apertura di questo computo all'interno del programma di computo originario dove si potrà continuare la post-elaborazione del documento.




Metodo di lavoro

Il prezzario è l'archivio che comprende tutte le voci che è possibile computare nel nostro progetto ArchiCAD.
ArchiQuantPlus, a differenza del vecchio ArchiQuant, prevede due tipi di prezzario:

Prezzari principali: sono i prezzari che possono essere importati da file esterno (txt, csv, Excel ...) e che sono poi disponibili per tutti i progetti.
Prezzario di lavoro: è il prezzario effettivamente utilizzato nel progetto e viene salvato all'interno del progetto stesso.

La divisione dei due tipi di prezzario nasce dalla constatazione che tipicamente un progettista non utilizza tutte le voci di un prezzario importato, ma solo alcune. Inoltre un progettista può avere la necessità di utlizzare voci da prezzari differenti. Ecco quindi che nasce il Prezzario di lavoro che può essere costruito copiando solo le voci desiderate da uno o più prezzari principali per arrivare a creare il proprio prezzario personale da utilizzare nel progetto. Questo prezzario poi potrà anche essere esportato e riutilizzato per altri lavori.

Naturalmente il Prezzario di lavoro può essere anche costruito manualmente dall'utente attraverso il dialogo specifico presente nel plug-in.

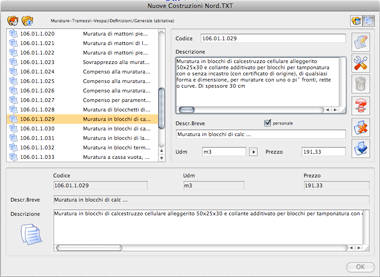

Il prezzario ha sostanzialmente la struttura delle cartelle e dei file su un disco, ossia ad albero. Si basa sostanzialmente su due tipi di elemento: il Capitolo (che corrisponde alla cartella del disco) e la Voce (che corrisponde al file del disco).

Il Capitolo è la suddivisione gerarchica delle Voci, normalmente ha un codice alfanumerico che lo identifica univocamente e una descrizione testuale.

La Voce è l'unità base del prezzario. Ogni voce comprende di norma:
  • un codice alfanumerico che lo identifica univocamente
  • una descrizione testuale
  • una descrizione riassuntiva (descrizione breve)

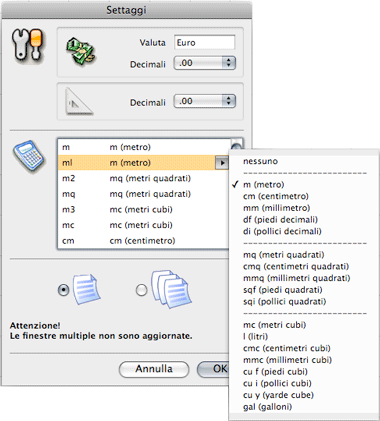

  • una unità di misura
  • un prezzo unitario.

In realtà ArchiQuantPlus, a differenza del vecchio ArchiQuant, supporta la possibilità di gestire prezzari in più lingue, con più valute e con più prezzi unitari per ogni singola voce. Quindi potranno essere presenti più descrizioni sia brevi che lunghe in varie lingue sia per i capitoli che per le voci e più di un prezzo unitario per le voci.


La quantità totale di un componente ed il suo costo totale sono computate automaticamente da ArchiQuantPlus, basandosi sulle dimensioni dell'elemento del progetto al quale sono stati associati in ArchiCAD.

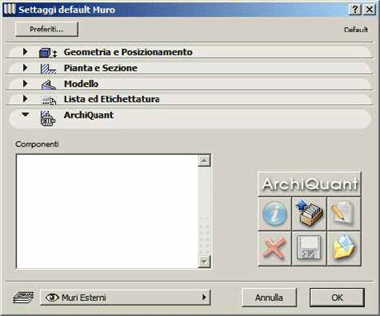

Quando si assegna un componente ad un elemento di costruzione ArchiCAD, è necessario definire il modo in cui il componente è computato in base alle dimensioni/quantità dello stesso elemento di costruzione.

Ad ogni elemento di costruzione ArchiCAD è possibile associare più componenti e quindi più formule.

Ad esempio, in un muro i singoli componenti potrebbero essere:
  • mattoni (numero di mattoni per metro cubo del muro);
  • intonaco esterno (associato alla superficie esterna del muro);
  • intonaco interno (associato alla superficie interna del muro);
  • finitura esterna (associato alla superficie esterna del muro);
  • pittura interna (associato alla superficie interna del muro);
  • battiscopa (associato alla lunghezza interna del muro, meno le porte).

ArchiQuantPlus permette di salvare queste liste di componenti assegnando ad esse un nome. Sono le combinazioni di componenti che consentono di associare rapidamente i componenti a tutti gli elementi con le stesse caratteristiche. Nella live palette i componenti appartenenti ad una combinazione sono contraddistinti da uno sfondo di colore giallo ed inoltre viene riportato il nome della combinazione.


Liste a video con dettaglio delle misurazioni


Il programma ArchiQuantPlus permette di creare delle liste a video per visualizzare le singole misurazioni e permette anche di produrre totali e subtotali o per capitolo del prezzario o per singolo elemento a seconda del tipo di ordinamento scelto per la lista.

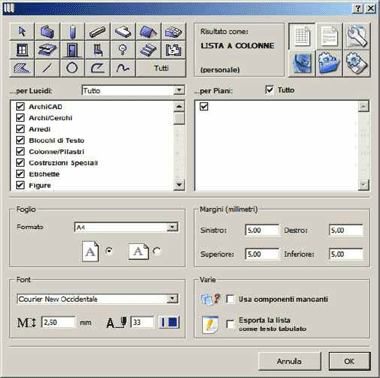

Sono disponibili due tipi di liste: la lista a colonne o la lista formattata.

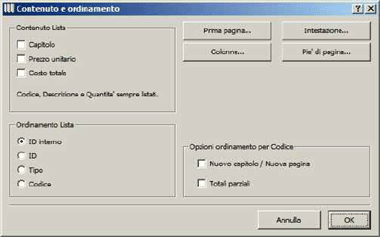

E' possibile personalizzare le liste scegliendo i dati da visualizzare, i filtri da usarsi, la grafica della lista stessa.
E' possibile inoltre salvare ogni configurazione di lista a colonne o lista formattata assegnandole un nome per poterle riutilizzare in seguito.



In questo modo è possibile avere sempre sotto controllo il proprio progetto verificando con precisione da dove derivano le quantità, e quindi i costi, che incidono sul costo finale dell'edificio progettato.


Esportazione dei dati su file esterno
Il programma consente di esportare le quantità e i costi stimati su file esterno in diversi formati. E' possibile esportare i dati come lista a colonne su semplice file di testo txt o csv, oppure in formato Excel.

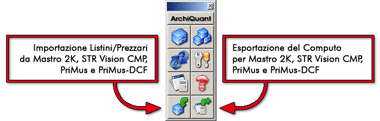

E' disponibile inoltre l'esportazione dei dati in alcuni formati speciali per l'interfacciamento con alcuni programmi di computo italiani.
Anche in questo caso è possibile salvare le configurazioni di export assegnando loro un nome per poterle utilizzare in seguito.
